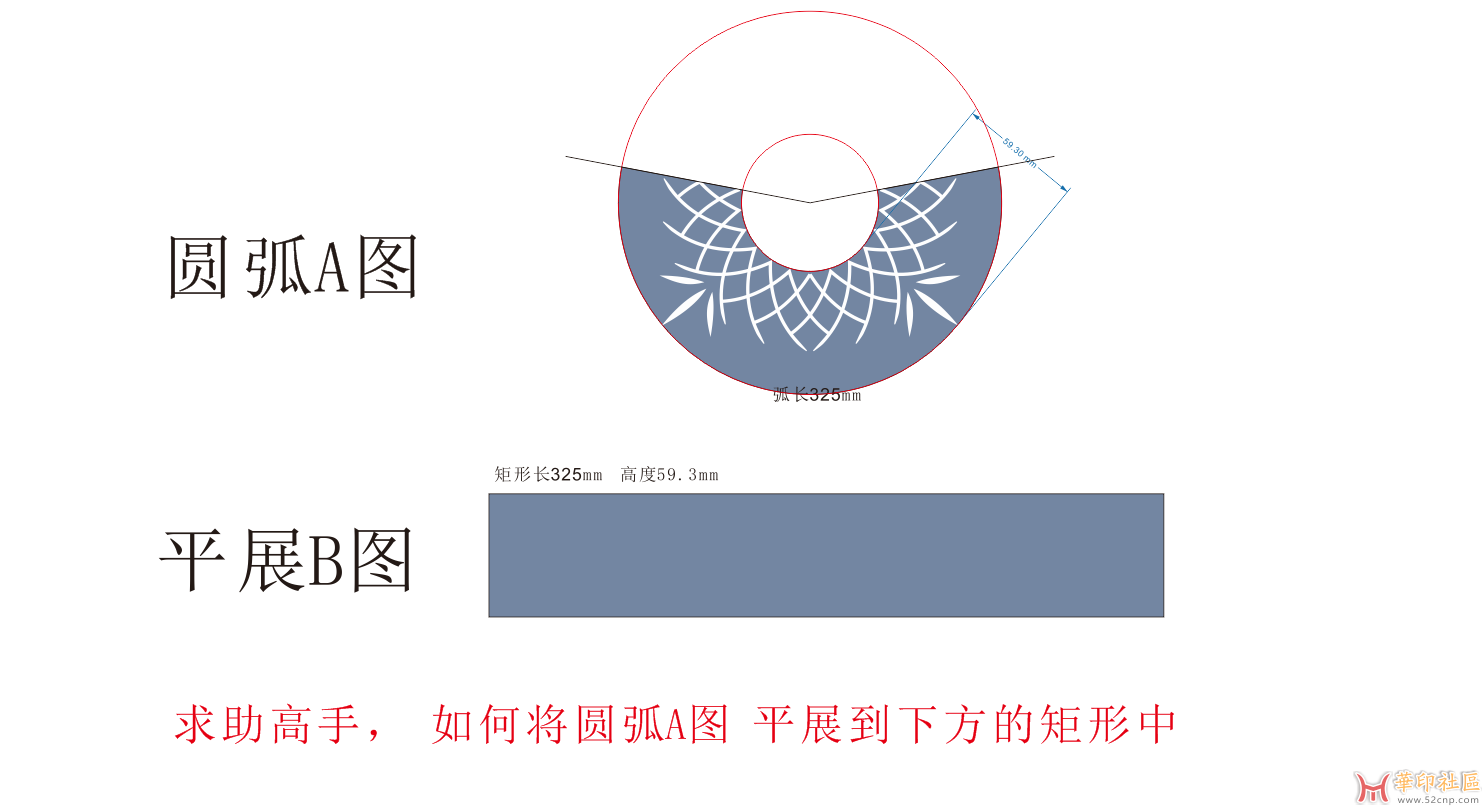

【求助高手】如何把扇形图形平展开矩形图

sxppx · 发表于 6 天前

【求助大佬和高手】如何把扇形图形平展开矩形图
【求助高手】如何把扇形图形平展开矩形图{tag}(1)

Samuelwu · 发表于 4 天前

可以用3D软件实现，CDR估计很难实现

夜的影子 · 发表于 4 天前

展开一定是个梯形，而不是矩形的，内外弧长度不一样，获取内弧、外弧长度，直接画个梯形就可以了，如果有内容，还要映射一下坐标。

m1008611 · 发表于 4 天前

好久没来论坛了发个技巧吧

1 裁剪出需要的扇形区域
2. 应用：滤镜 → 扭曲 → 极坐标（平面坐标到极坐标，选择反向）
3.调整纠正水平

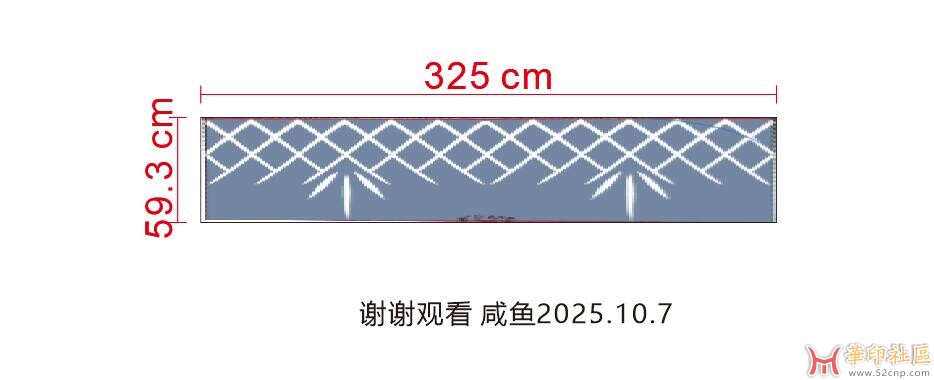

3. 调整输出尺寸为 325mm × 59.3mm

4.最后手工去画规范制图这点是否可行只是给个方向具体自己得确定圆心

m1008611 · 发表于 4 天前

本来想发GIF 太大了 28M 发不上来用PS弄的

sxppx · 发表于 4 天前

m1008611 发表于 2025-10-7 11:47
本来想发GIF 太大了 28M 发不上来用PS弄的

感谢大佬提供思路

清水润物 · 发表于 3 天前

矩形高是扇形半径，求出扇形面积，再除以高即矩形的长。

zhipin778 · 发表于 3 天前

本帖最后由 zhipin778 于 2025-10-8 10:30 编辑

【求助高手】如何把扇形图形平展开矩形图{tag}(2)

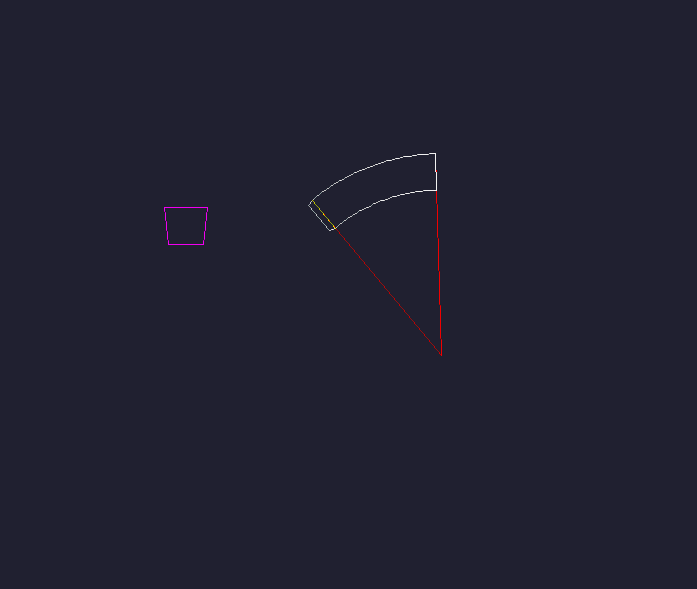

CAD参数写的纸杯展开图

fanmao · 发表于 3 天前

把矩形图变换为圆方便，我也想知道，如何把圆形图案变换为矩形图

。

sxppx · 发表于 3 天前

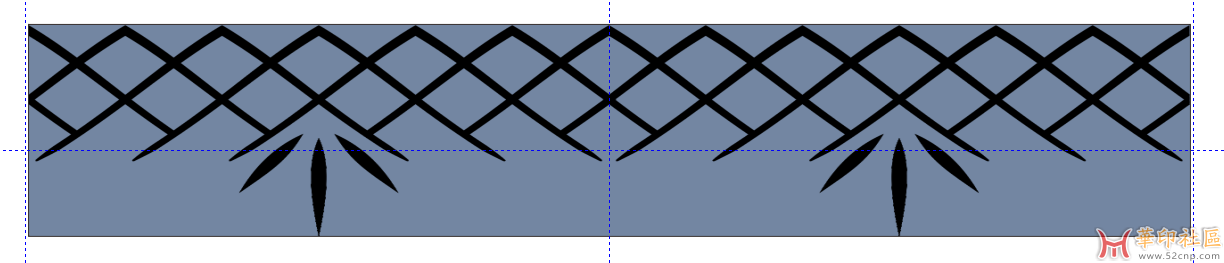

特此感谢 m1008611 的指点。
