CAD加彩色绘图仪出版工程蓝图

新人小学生

操作方法图例是我好多年前做的教程，参照着看就行了，原理是一样的。不想自己动手的可以下载现成的文件，放附件里了。如果觉得标准工程蓝图色彩偏淡可以自行调整自己喜欢的颜色，标准版颜色确实浅了些。有时候看不太清晰，喜欢清晰的可以用纯蓝模式。

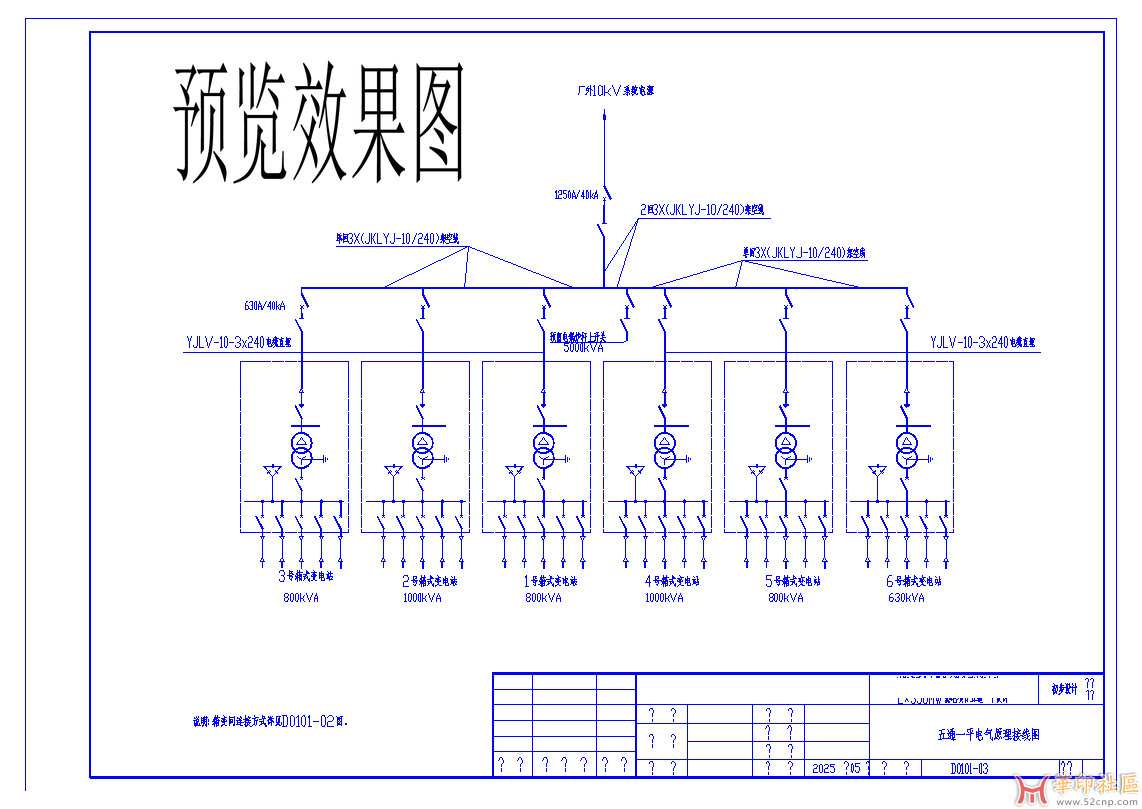

1、把绘图仪的纸张换成工程蓝图纸。用CAD打印图纸的时候把CAD的打印模式改成所有颜色输出统一为“蓝图色”。这个“蓝图色”是自己设定的一个ctb格式打印模式。这个颜色打印出来的图纸就是工程蓝图的颜色了。

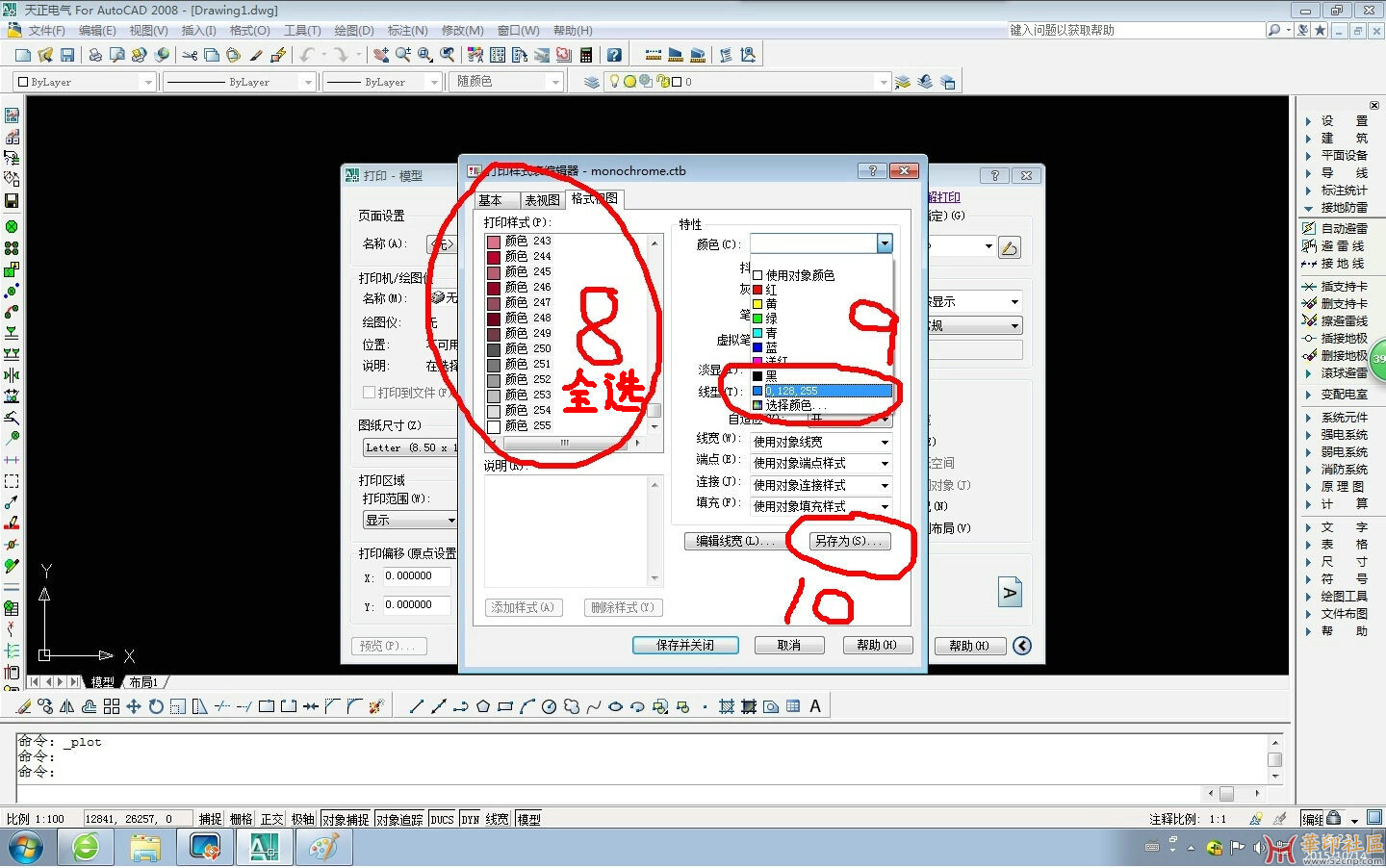

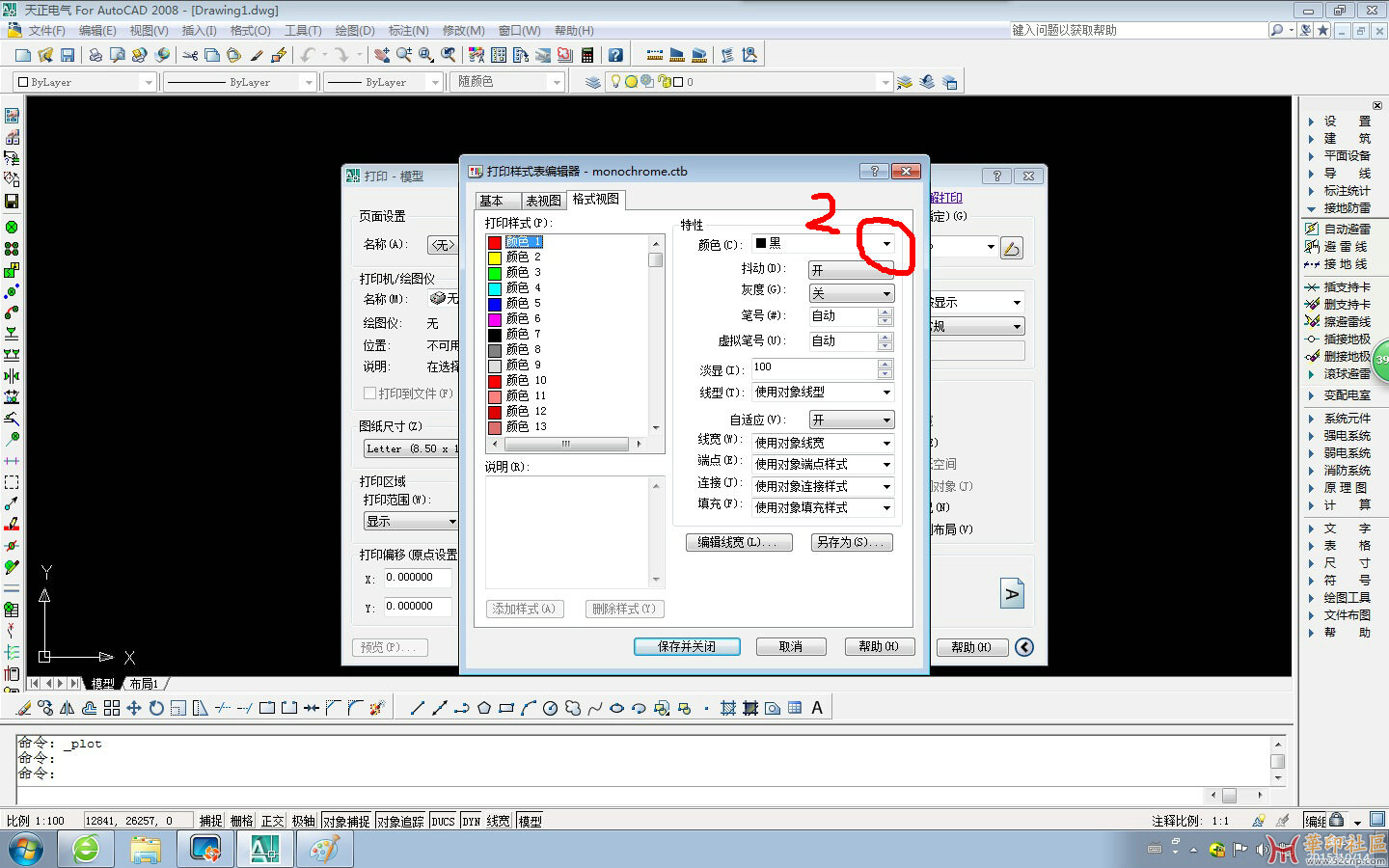

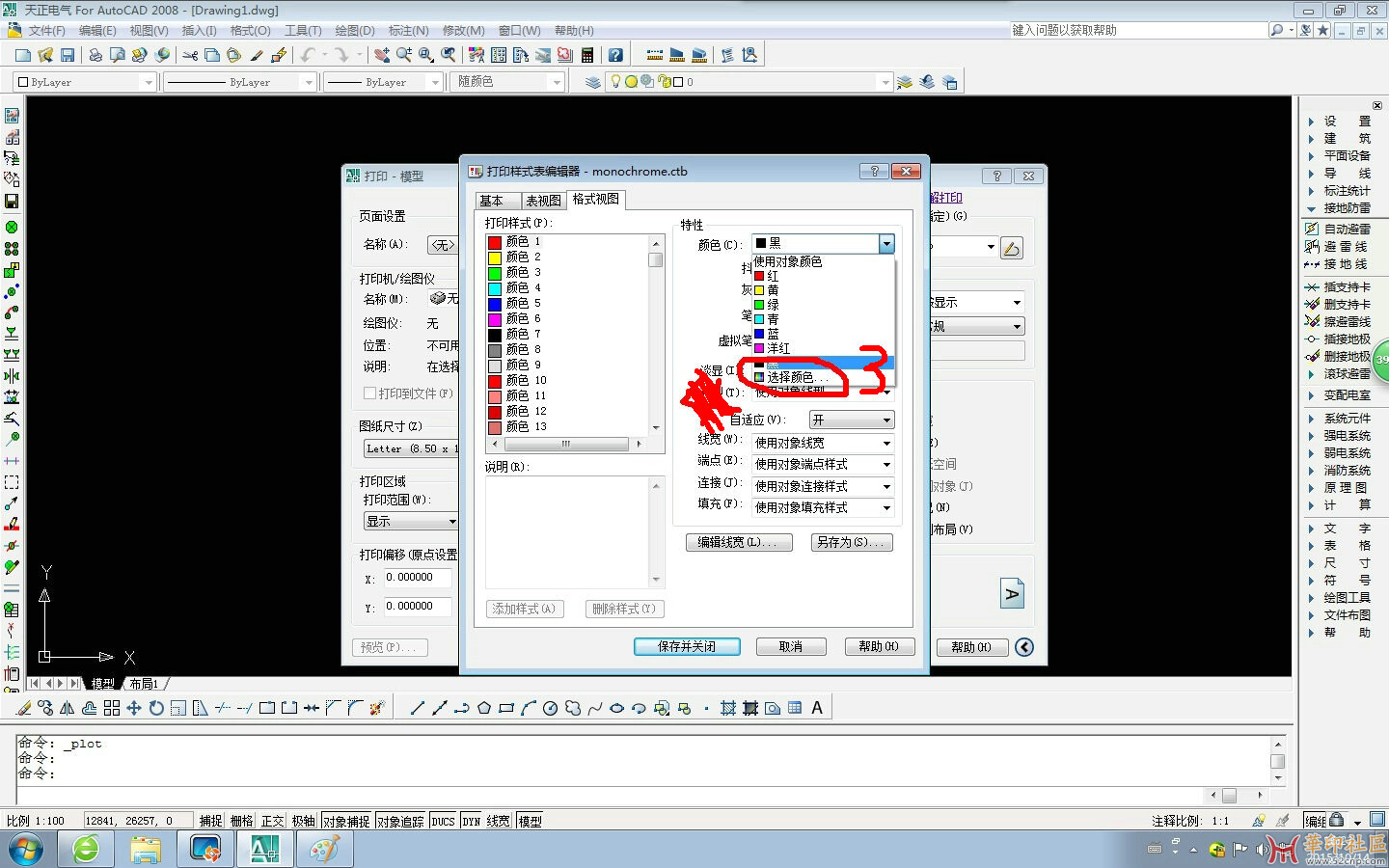

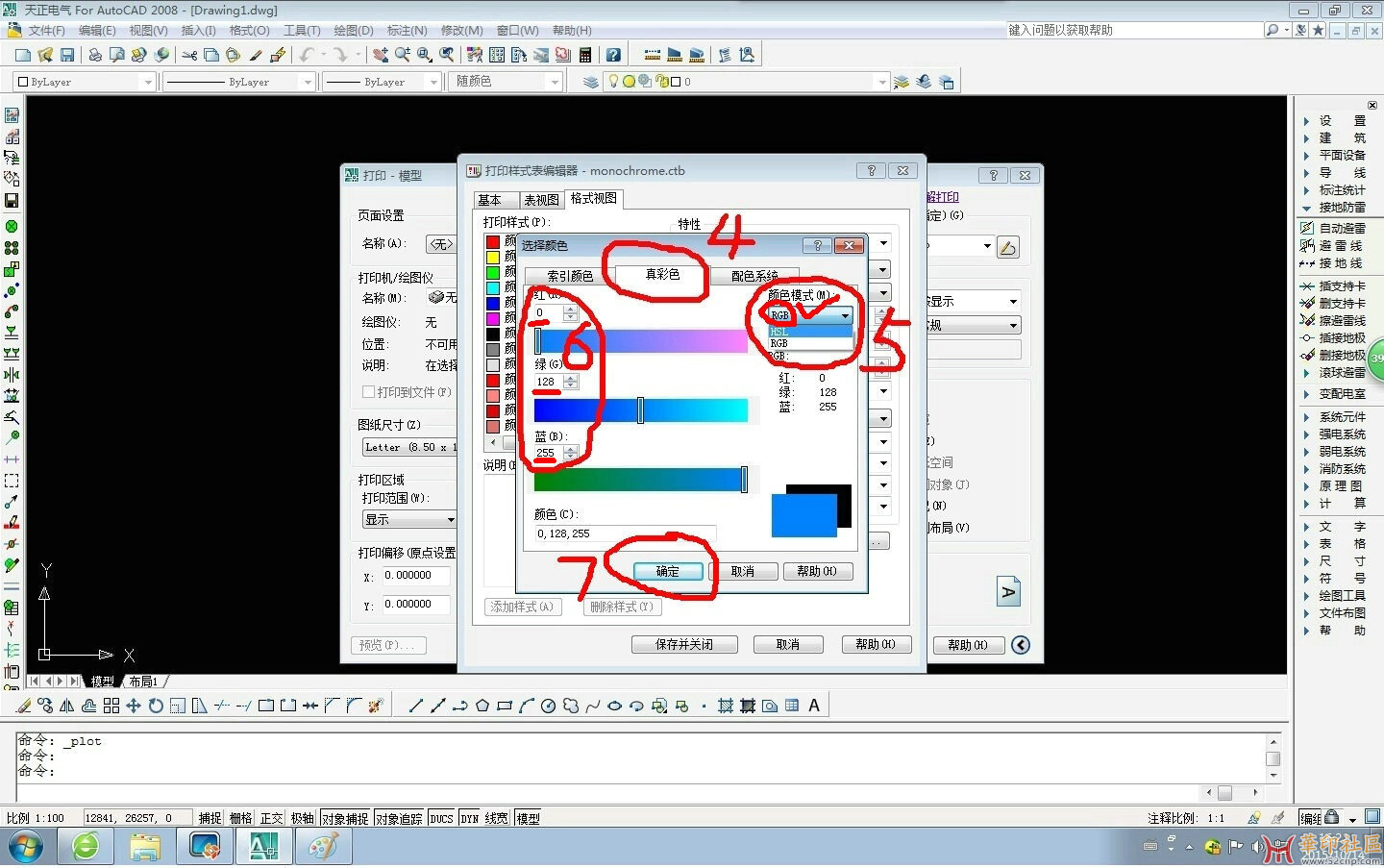

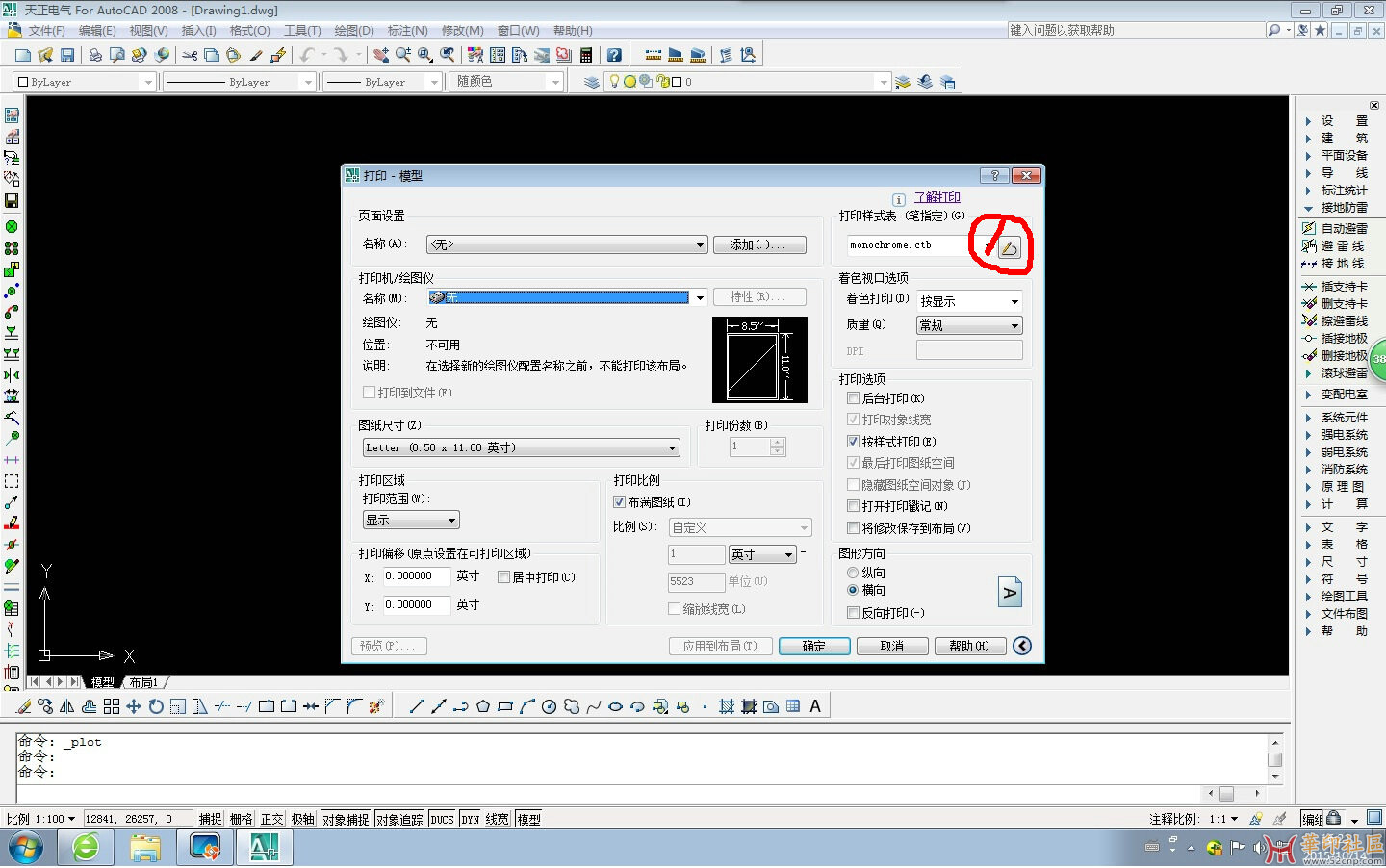

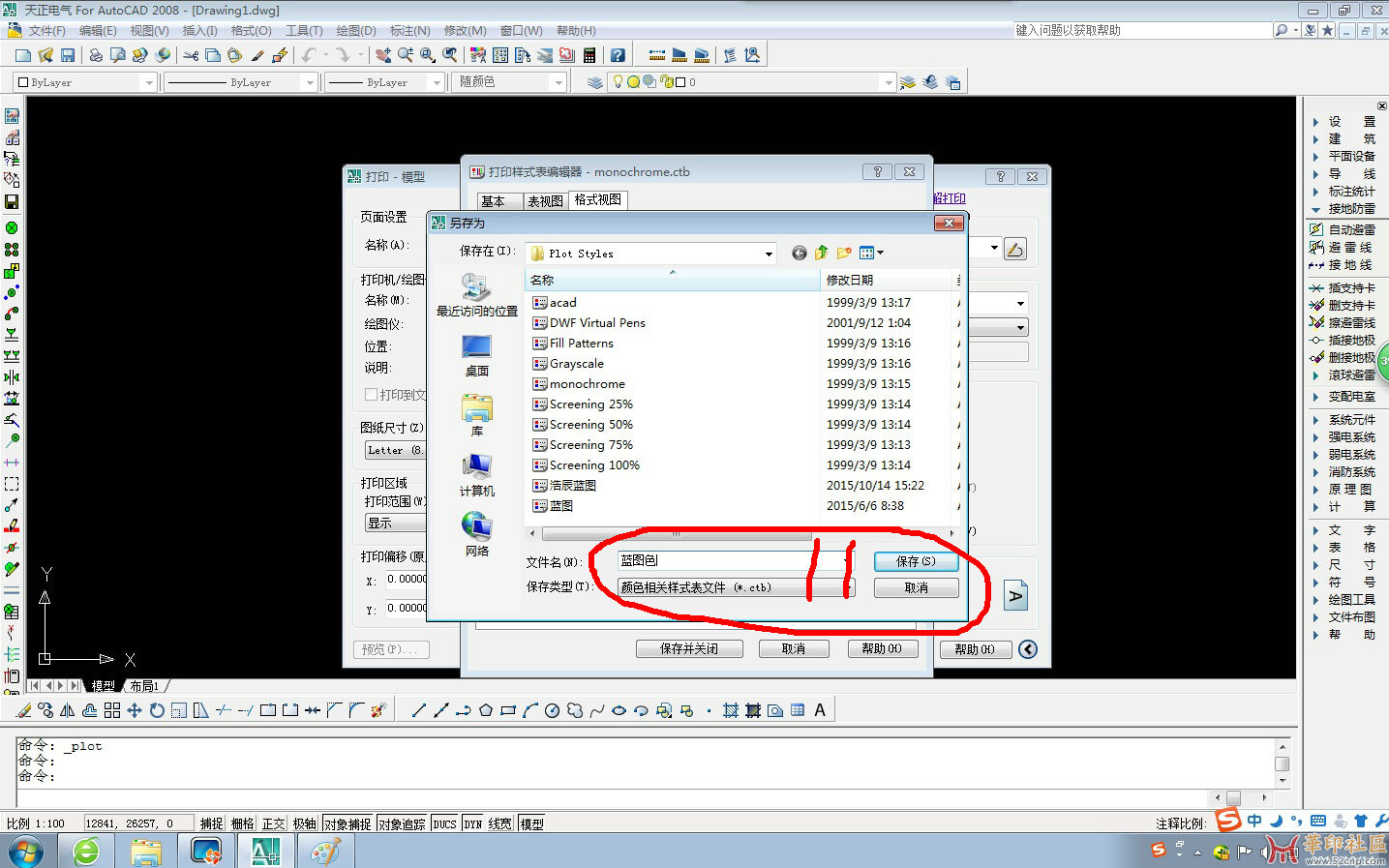

2、这个颜色的设定方法如下。我的方法是用CAD软件自带的纯黑模式monochrome.ctb来修改后另存一个自定义的蓝图模式就OK。方法是选中monochrome.ctb模式，点击后面的编辑。展开黑色后面的三角选择最后一个选择颜色那条，点开后选择第二小（真彩色）。边上有个颜色模式选择RGB。把颜色设定比设定为红0，绿128，蓝255。然后确定。这个时候回到了打印样式表编辑器。这个后面就是选中左边所有样式颜色（1-255的所有颜色。方法是点1然后按住shitf键点第255个）在把颜色选成刚才设定的那个"蓝图色"然后再另存。然后打印图纸的时候选择这个”蓝图色“打印样式打出来的图纸就是工程蓝图了。

3、将编辑好的蓝图模式单独保存，方便以后新安装CAD软件的时候使用。新安装CAD软件的时候使用方法是。搜索monochrome.ctb黑色打印模式后，将蓝图打印模式放置在相同路径的相同目录内，如有多个目录则每个目录都存放。从新启动CAD软件后就有了蓝图打印模式了。

补充：打印前先预览，有些特殊线条可以不再软件默认内，这种打印的时候模版有可能不能显示蓝色，线条还是原有显色，这种情况就需要先把不能显示的匹配一下，预览没问题再输出。

forb

呵呵，原来高手不少。我就一直用喷墨打印机打印蓝图，最大幅面只能打A3，可以加长。但遇到彩色图片就麻烦了，必须用PS把图片转成蓝色。我看到打印店用Adobe Acrobat加 Enfocus PitStop插件也可以打印蓝图。

chinageek

真棒！
我 是直接用MS打印里自带的蓝图模式。
