作者：yangyangyixia
（向作者致敬，若有违规或者不妥，请直接联系我立马撤回并道歉！谢谢）

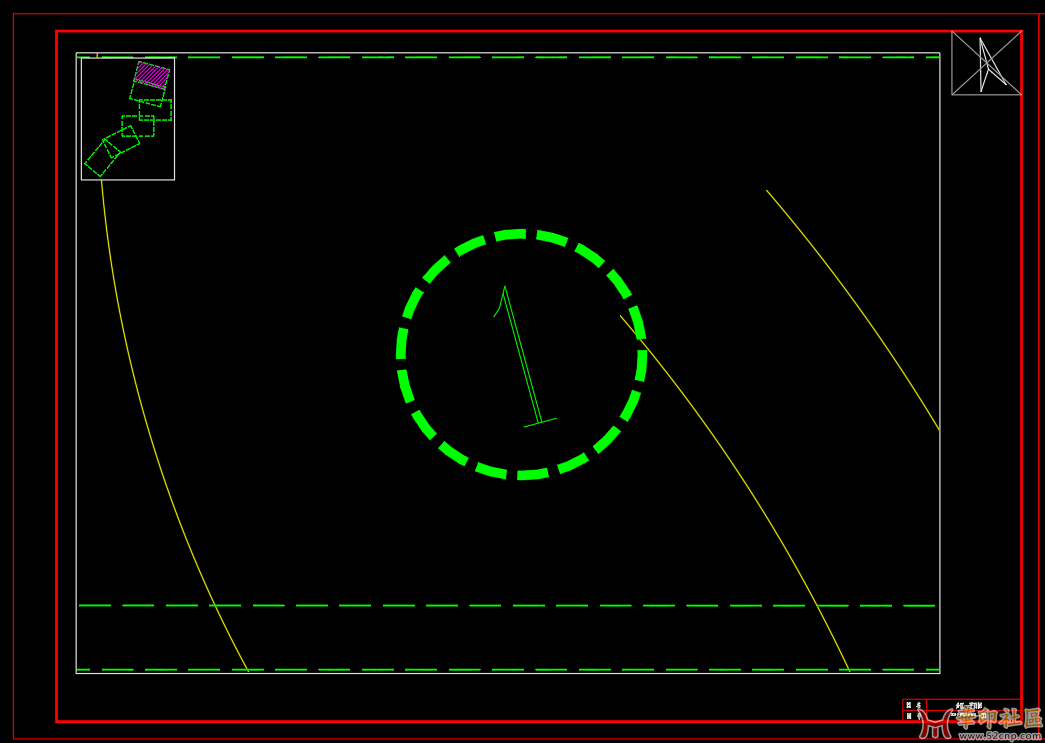

插件功能：布局中批量出图，批量调整指北针方向，图名图号递增复制，左上角制作缩略图。在cad2007/2018上测试没有问题。
使用教程：
（1）准备阶段：布局中插入图框（图块/外部参照）。指北针图块可自行设计，块名必须为“指北针”。
                     图框中绘制计划出图范围的多段线闭合框（可以是矩形，也可以是多边形，自行设计）。
                     （这一步只需要准备一套图框、指北针、出图范围线、图名、图号）（指北针、图名、图号不是必须有，没有的话就会忽略）
                        这一步中的图框必须为标准大小图框，目前我只设计了常用的4种图框，误差在2mm以内都可以识别
（2）命令EE可查看不同比例的分图框大小，将推荐的分图框复制多份，覆盖绘图范围即可。

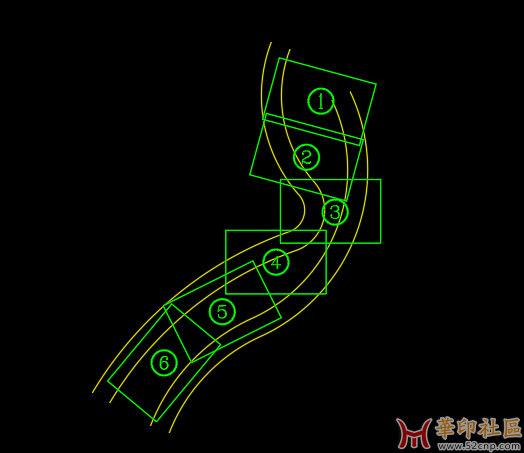

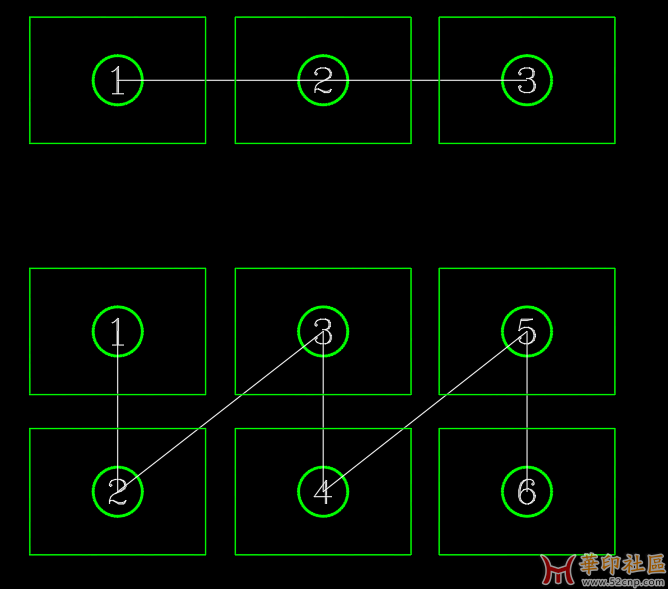

（3）命令FF，沿路径自动布置分图框。

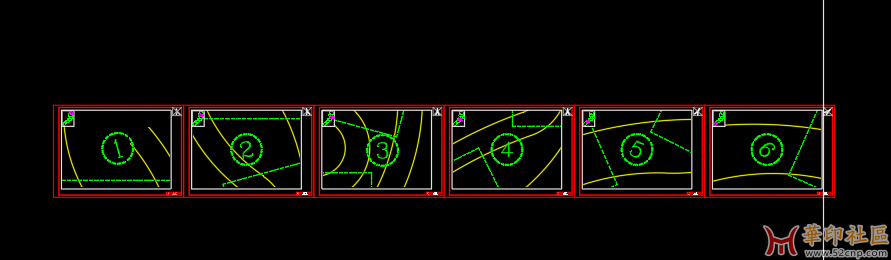

（4）命令DD可批量根据分图框范围，在布局中批量布图（默认在第一个布局中出图）。
