求助：高版本CAD，导PDF某些字体拉长，网上方案均无解决

weimeng

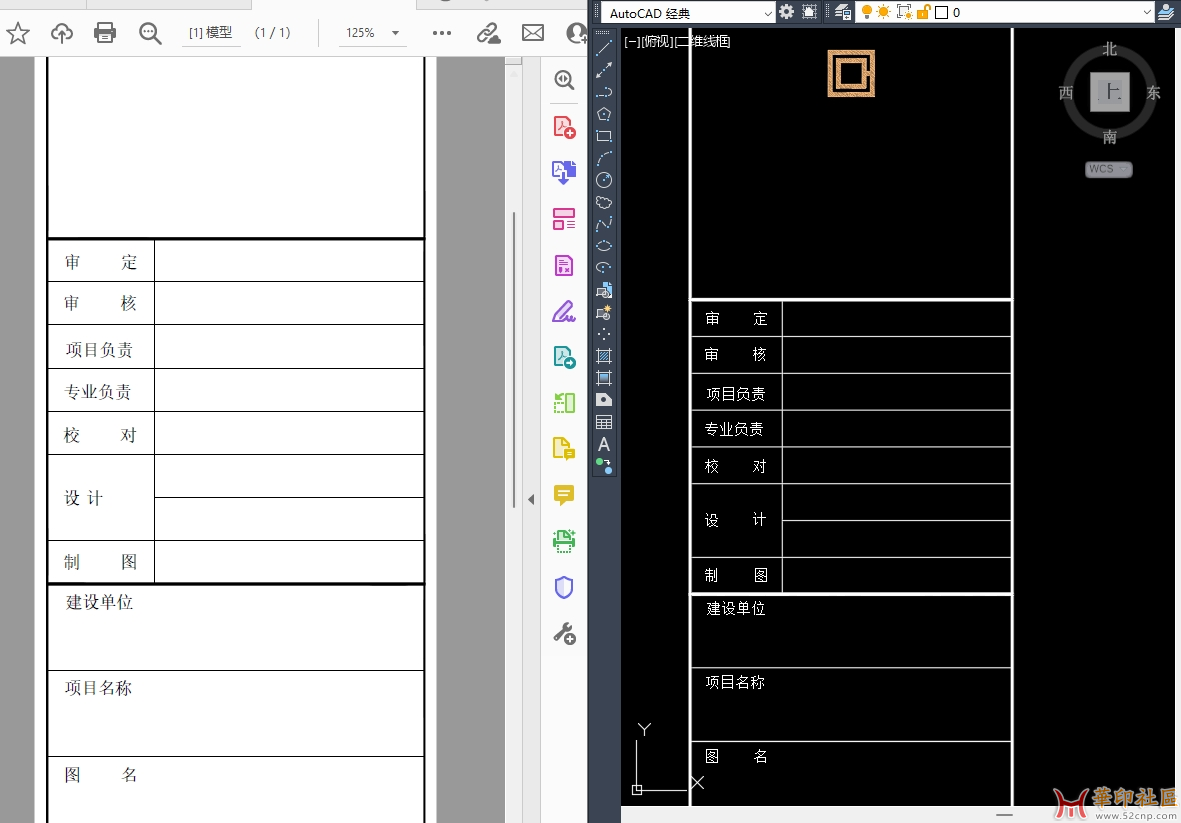

如题，公司的图签，目录字体采用的是Times New Roman，如果该字体是CAD单行文字，则会被拉长，详见附图（如果该字体是天正字体就没事），因为有一些老项目需要导PDF，就会遇到这个问题，除非用CAD2014及以下版本，就不会存在字体拉长；要不然就要一个个dwg的去处理图签、目录的文字


电脑win10，目前CAD2016、2020、2021，测试均存在被拉长的问题，平时主力CAD是2021，保存格式是2018（文件保存的时候会比较流程），如果要用CAD2014来导PDF，还得再把dwg导一个低版本，所以想找一个一劳永逸的方法，各位路过的大佬看下是否有什么神级操作处理一下，非常感谢

varley

没问题呀！！cad2024珊瑚海1.2版，用天正建筑t20v10打开的。

hnlylsb

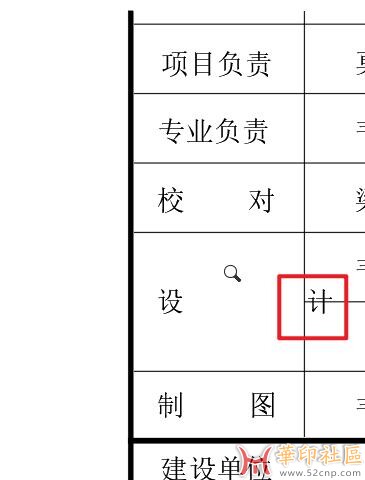

试了下2026导出pdf确实会拉长，但cad里面显示就是如2楼那样正常

hnlylsb

设计两个字是单行文本，连在一起的，估计只能改成和校对那行那样单独的两个字

hnlylsb

测试了把设计拆成单独的两个字再导出就正常了

苍穹之翼

CAD2020，遥感卫星显示正常，北京收到

weimeng

苍穹之翼 发表于 2025-5-22 11:14
CAD2020，遥感卫星显示正常，北京收到

能否告知是怎么操作的吗，是CAD中编辑了“设计”两个字吗，还是做了PDF 打印调整呢？谢谢

苍穹之翼

weimeng 发表于 2025-5-22 14:50
能否告知是怎么操作的吗，是CAD中编辑了“设计”两个字吗，还是做了PDF 打印调整呢？谢谢 ...

我直接打开导图的没出现这问题，你那边出现的话就选中字体，ctrl+1或者mo查看字体属性然后替换其他相同类似的字体再到图，因为缺失字体的原因

lzspain

苍穹之翼 发表于 2025-5-22 11:14
CAD2020，遥感卫星显示正常，北京收到

别人是拉长，你这是缩短了呀

lzspain

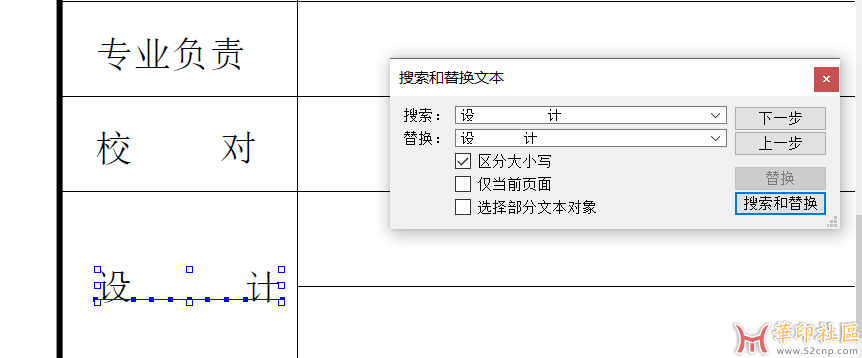

明经论坛应该给你提供很多解决办法了，我说几个吧：
1、在PDF未被转曲的情况下，可以用enfocus pitstop的文本查找替换功能；
2、用DWG字符串批量查找替换工具，将原文件设计中的半角空格改为全角空格。
