500G金币求购PDF提取刀模并输出CF2格式

子梦清寒

规范化文件，刀模的图层为cut，颜色为专色名cut。求购流程中输出cf2格式，或者DXF格式也行

静听枫雨

atrpro+ 用动作就可以提取刀线。但不能输出CF2 和DXF

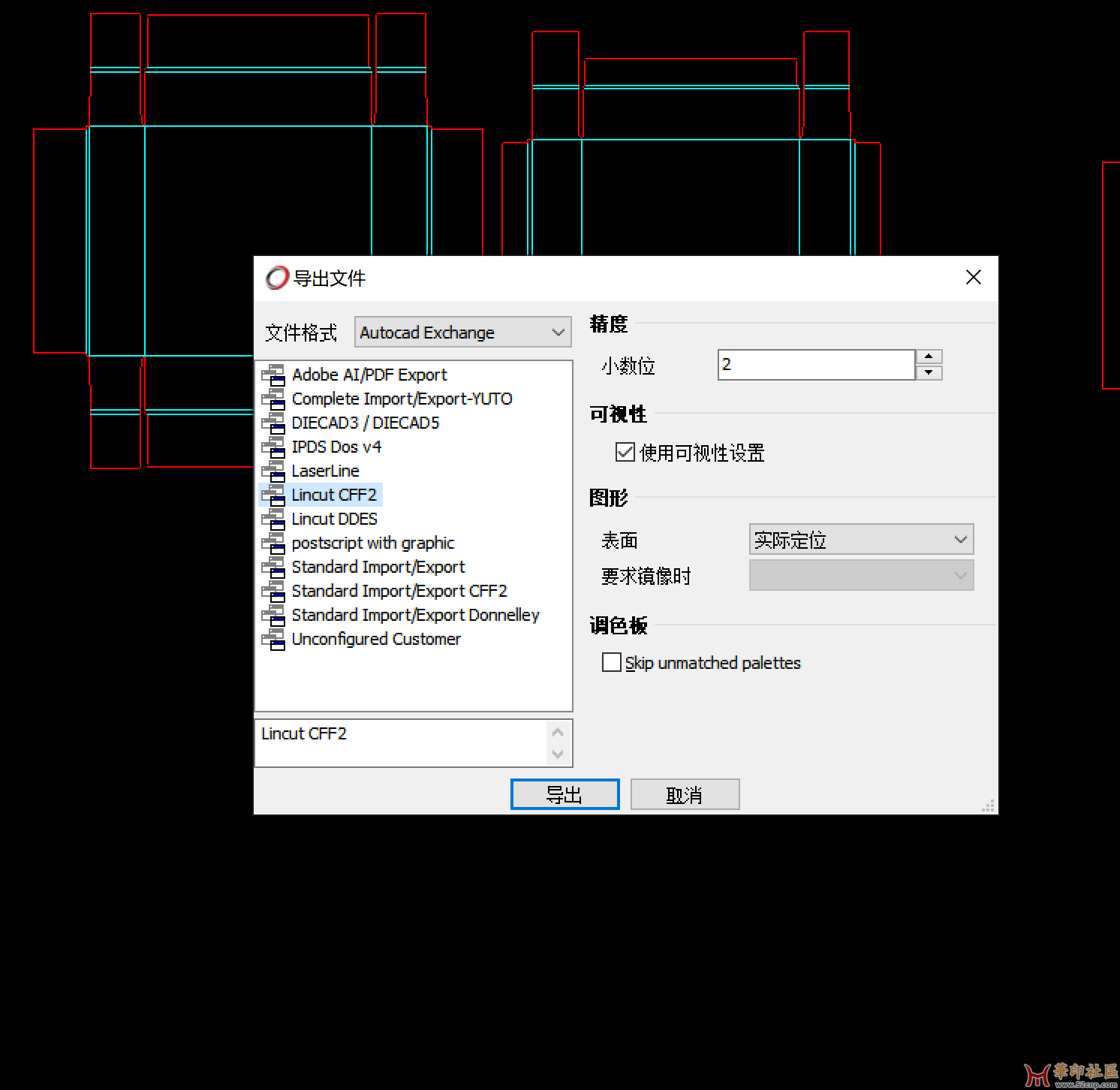

377078508

这个软件就可以的

子梦清寒

静听枫雨 发表于 2025-5-6 14:35
atrpro+ 用动作就可以提取刀线。但不能输出CF2 和DXF

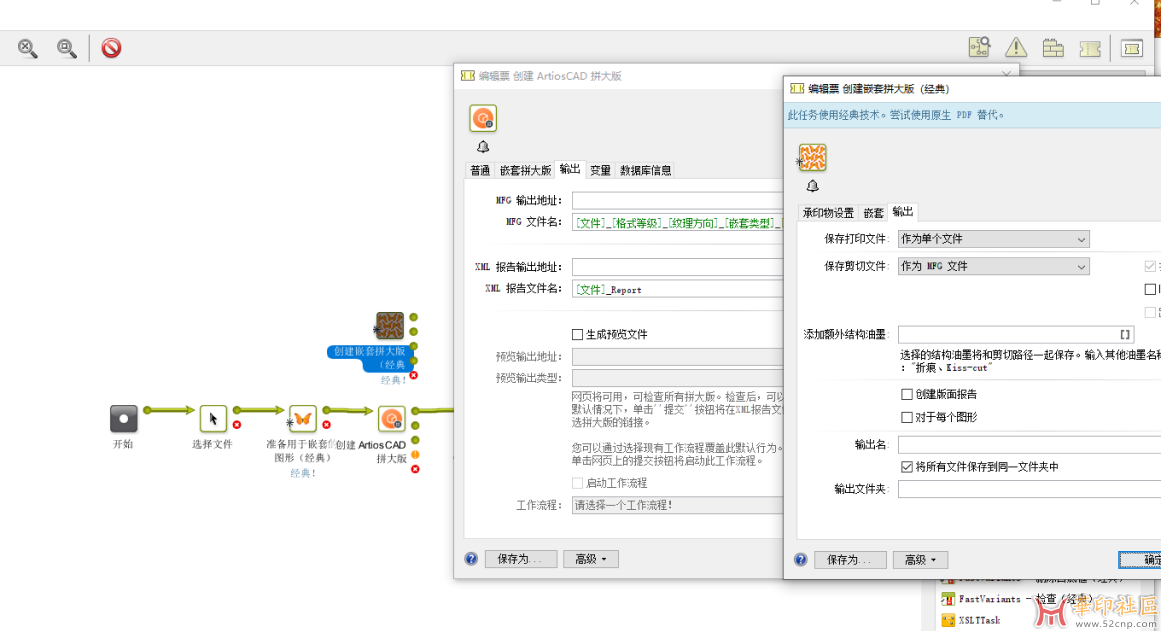

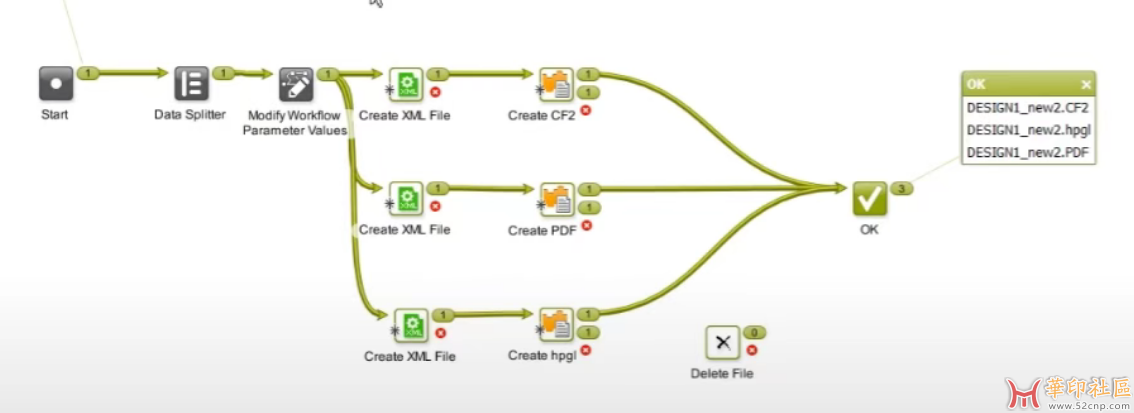

想在流程中直接导出CF2格式的刀模文件。利用XML可以，但是我不会~

LakeMonth

//// 要不尝试一下这个

1. <ProcessPlan name="CutContourExport">

2.   <Parameters>

3.     <Parameter name="LayerNamingRule" value="cut" />

4.     <Parameter name="SpotColorName" value="cut" />

5.     <Parameter name="OutputFormat" value="DXF_2018" />

6.   </Parameters>

7.

8.   <Steps>

9.     <Action name="StandardizeLayers">

10.       <Script><![CDATA[

11.         if (!layerExists("cut")) {

12.           createLayer("cut", SPOT_COLOR);

13.         }

14.         moveObjectsByAttribute("OBJECT_TYPE", "DIE_LINE", "cut");

15.       ]]></Script>

16.     </Action>

17.

18.     <Action name="BindSpotColor">

19.       <Command>AssignSpotColorToLayer</Command>

20.       <Arguments>

21.         <Arg key="LayerName" value="cut" />

22.         <Arg key="ColorName" value="cut" />

23.         <Arg key="Tolerance" value="0.5" />

24.       </Arguments>

25.     </Action>

26.

27.     <Action name="ExportDXF">

28.       <Command>ExportDocument</Command>

29.       <Arguments>

30.         <Arg key="Format" value="DXF" />

31.         <Arg key="OutputPath" value="${JobFolder}/Output/${JobName}_CutContour.dxf" />

32.         <Arg key="LayerExportMode" value="VISIBLE_LAYERS" />

33.         <Arg key="DieLineAsCutContour" value="true" />

34.       </Arguments>

35.     </Action>

36.   </Steps>

37. </ProcessPlan>


复制代码
