求助关于cad打印超过5米长图的问题

[复制链接]
afisme
累计签到：614 天
连续签到：9 天
发表于 2023-12-18 15:18:05 | 显示全部楼层 |阅读模式

客户给了一个CAD文件，是一张很长的图，超过5米，我们这边一般都是用PDF打印的，然后超过5米导不了pdf，想着说不行就直接CAD发到打印机打印也行，但是打印了出现一个问题就是我设置了一个6米的尺寸，然后要框选的时候尺寸跳了，变成了一个小尺寸，请问这种是CAD设置问题吗，要怎么处理呢？

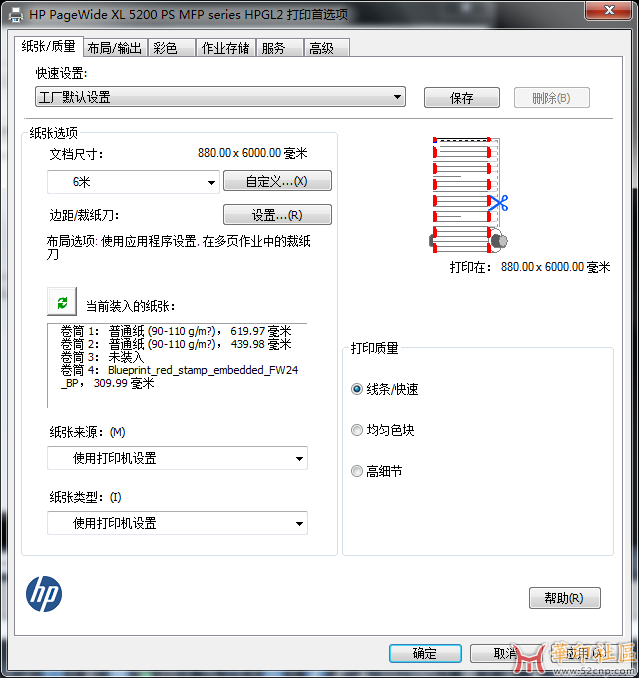

求助关于cad打印超过5米长图的问题{tag}(1)

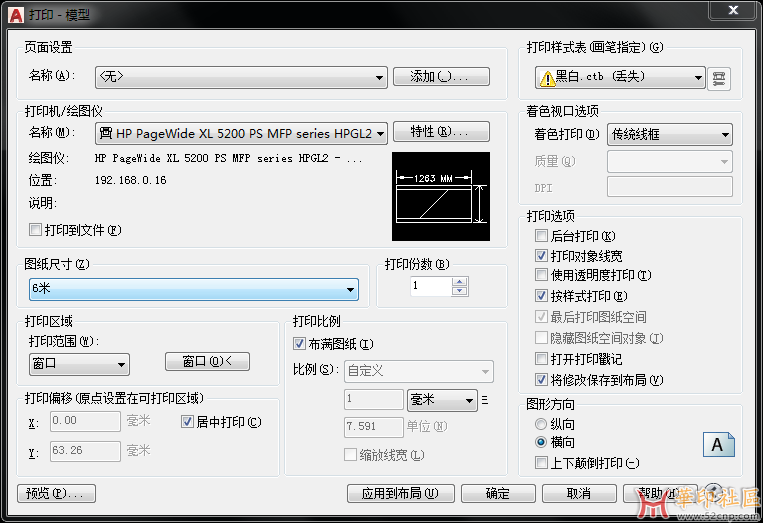

求助关于cad打印超过5米长图的问题{tag}(2)



打印机直接设置6米没问题可以打印的，就是到了CAD尺寸就跳了，是什么原因导致的呢？
求助, 关于, 打印, 超过, 问题

华印网相关搜索

相关帖子

【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 送花

使用道具 举报

soso
累计签到：333 天
连续签到：333 天
发表于 2023-12-20 11:10:37 | 显示全部楼层
afisme 发表于 2023-12-19 21:48
那就假设这个文件要用2:1的比例打出来，麻烦你啦

求助关于cad打印超过5米长图的问题{tag}(3)

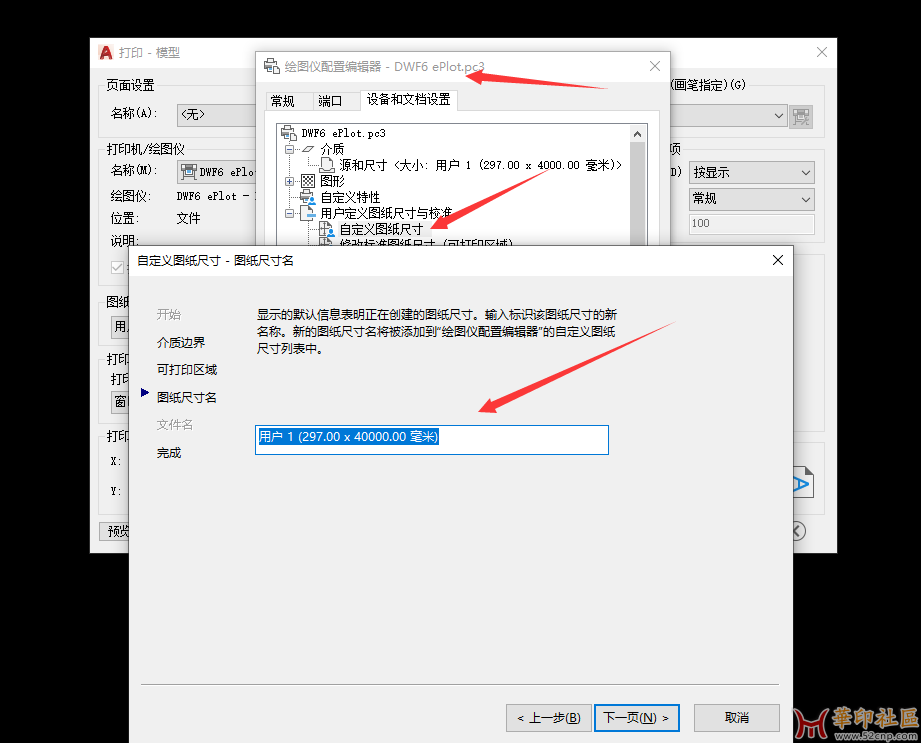

先到CAD自带打印机自定义尺寸，后保存


求助关于cad打印超过5米长图的问题{tag}(4)

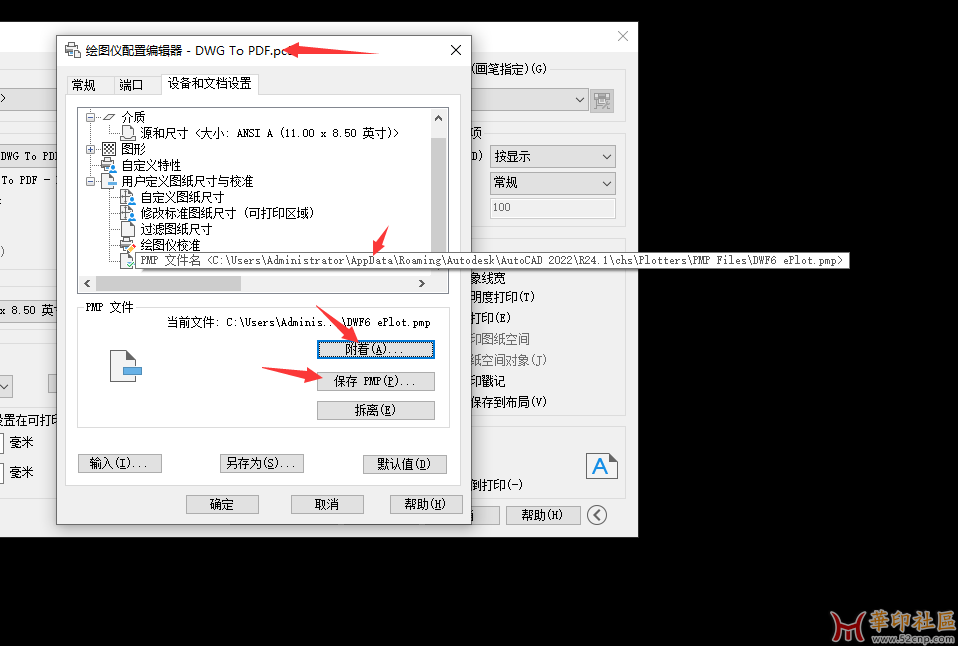

找到CADPDF 自带的转PDF 附着到 上面，

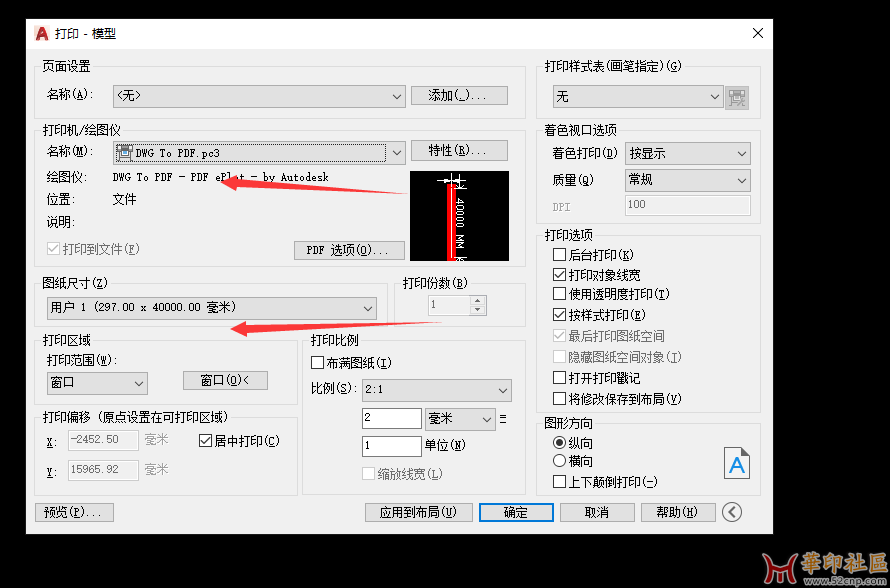

求助关于cad打印超过5米长图的问题{tag}(5) 就可以自定义尺寸了

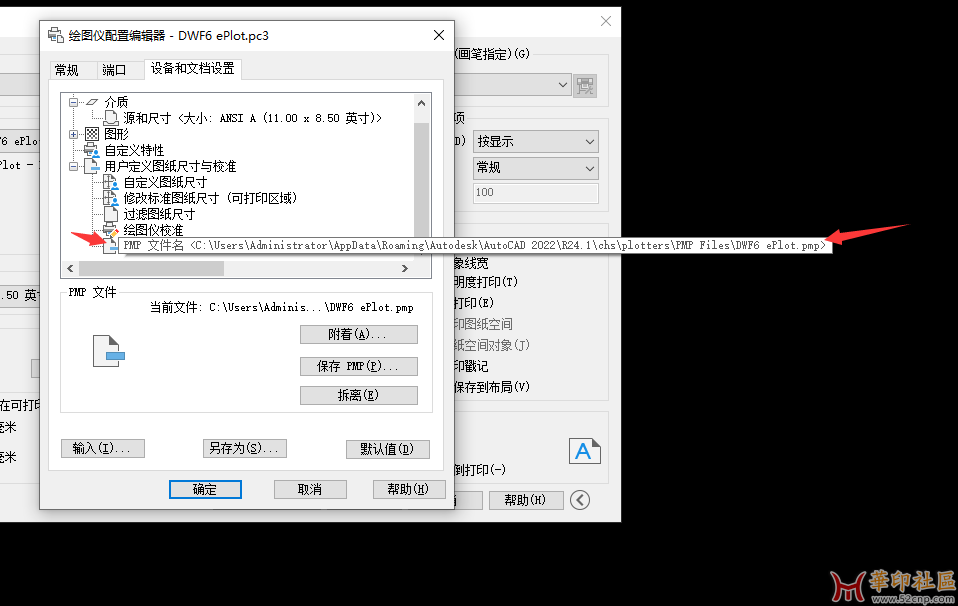

下面是附着的位置  或者 你点DWF6 ePlot. 保存附着就能看到位置 复制位置  到 DWF6 PDF附着到DWF6 ePlot 求助关于cad打印超过5米长图的问题{tag}(6)





补充内容 (2023-12-25 11:18):
真恶心老张，我一教无插件打加长   转手就发抖音教程

点评

感谢您对华印兄弟姐妹们的付出，衷心感谢！: 5.0
afisme
抖音发就算了，还一句不提说是你教的，搞得好像是他自己原创的一样  发表于 2024-1-1 21:52
afisme
感谢您对华印兄弟姐妹们的付出，衷心感谢！: 5
  发表于 2023-12-20 15:14
2 赠人玫瑰，手有余香！如单纯感谢，请送花！凡是以文字形式感谢，即被视为水帖，会扣币处理！ 鲜花榜单
  • afisme afisme
    +1

    对你表示感谢！

  • hello hello
    +1

    对你表示感谢！

【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 2 反对 0 送花

使用道具 举报

wangsr
累计签到：246 天
连续签到：246 天
发表于 2023-12-18 15:42:47 | 显示全部楼层
您用的是什么 打印机可打6米
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报

soso
累计签到：333 天
连续签到：333 天
发表于 2023-12-18 16:33:31 | 显示全部楼层
自定义里面调 ，上次我打了45米
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报

afisme
累计签到：614 天
连续签到：9 天
 楼主| 发表于 2023-12-18 21:05:12 | 显示全部楼层
soso 发表于 2023-12-18 16:33
自定义里面调 ，上次我打了45米

调了，里面设置好了，一到外面就跳尺寸了
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报

soso
累计签到：333 天
连续签到：333 天
发表于 2023-12-19 10:25:47 | 显示全部楼层
afisme 发表于 2023-12-18 21:05
调了，里面设置好了，一到外面就跳尺寸了

要设置CAD 自带的打印机里面找一个设置加长尺寸， 或者用别的批量打印就可以了
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报

afisme
累计签到：614 天
连续签到：9 天
 楼主| 发表于 2023-12-19 14:54:52 | 显示全部楼层
soso 发表于 2023-12-19 10:25
要设置CAD 自带的打印机里面找一个设置加长尺寸， 或者用别的批量打印就可以了 ...

有没有具体怎么操作呢，我这边试了好多种方法都不行呢
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报

soso
累计签到：333 天
连续签到：333 天
发表于 2023-12-19 15:13:30 | 显示全部楼层
你把文件给我，传上来我给你教程
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报

wangyaoqiang
累计签到：567 天
连续签到：472 天
发表于 2023-12-19 16:52:02 | 显示全部楼层
自定义需要的纸张就可以了。
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报

afisme
累计签到：614 天
连续签到：9 天
 楼主| 发表于 2023-12-19 21:48:07 | 显示全部楼层
soso 发表于 2023-12-19 15:13
你把文件给我，传上来我给你教程

求助关于cad打印超过5米长图的问题{tag}(7) 1.rar (38.77 KB)

那就假设这个文件要用2:1的比例打出来，麻烦你啦
【众人拾柴】为华印助力成为高级会员 |【应急通道】印币积分通道限时开启
回复 支持 反对 送花

使用道具 举报
