CorelDRAW VBA 简单代码实现绘制盒子

landboy

前两天在本论坛看到网友，问怎么绘制如下图简单的封套盒子。
所以有了思路，就动手写了代码




代码中的公式，不用初中知识应该就可以理解的。
就是计算几个矩形多大，绘制4条线，把线移动到正确的位置

1. Public Function Simple_box_one()

2.   ActiveDocument.Unit = CDRMillimeter

3.   l = 100: w = 50: h = 70: b = 15

4.   boxL = 2 * l + 2 * w + b

5.   boxH = h

6.   l1x = w

7.   l2x = w + l

8.   l3x = 2 * w + l

9.   l4x = 2 * (w + l)

10.

11.   Set Rect = ActiveLayer.CreateRectangle(0, 0, boxL, boxH)

12.   Set sl1 = DrawLine(l1x, 0, l1x, h)

13.   Set sl2 = DrawLine(l2x, 0, l2x, h)

14.   Set sl3 = DrawLine(l3x, 0, l3x, h)

15.   Set sl4 = DrawLine(l4x, 0, l4x, h)

16. End Function

复制代码

1. Public Function Simple_box_two()

2.   ActiveDocument.Unit = cdrMillimeter

3.   l = 100: w = 50: h = 70: b = 15

4.   boxL = 2 * l + 2 * w + b: boxH = h

5.   l1x = w: l2x = w + l: l3x = 2 * w + l: l4x = 2 * (w + l)

6.

7.   Set mAInRect = ActiveLayer.CreateRectangle(0, 0, boxL, boxH)

8.

9.   Set topRect = ActiveLayer.CreateRectangle(0, 0, l, w)

10.   topRect.Move l1x, h

11.   Set bottomRect = ActiveLayer.CreateRectangle(0, 0, l, w)

12.   bottomRect.Move l3x, -w

13.

14.   Set sl1 = DrawLine(l1x, 0, l1x, h)

15.   Set sl2 = DrawLine(l2x, 0, l2x, h)

16.   Set sl3 = DrawLine(l3x, 0, l3x, h)

17.   Set sl4 = DrawLine(l4x, 0, l4x, h)

18. End Function

复制代码

绘制线条的代码写成函数调用，可以设置颜色或者粗细

1. '// 画一条线，设置轮廓色 M100

2. Private Function DrawLine(X1, Y1, X2, Y2) As Shape

3.   Set DrawLine = ActiveLayer.CreateLineSegment(X1, Y1, X2, Y2)

4.   DrawLine.Outline.SetProperties Color:=CreateCMYKColor(0, 100, 0, 0)

5. End Function

复制代码

landboy

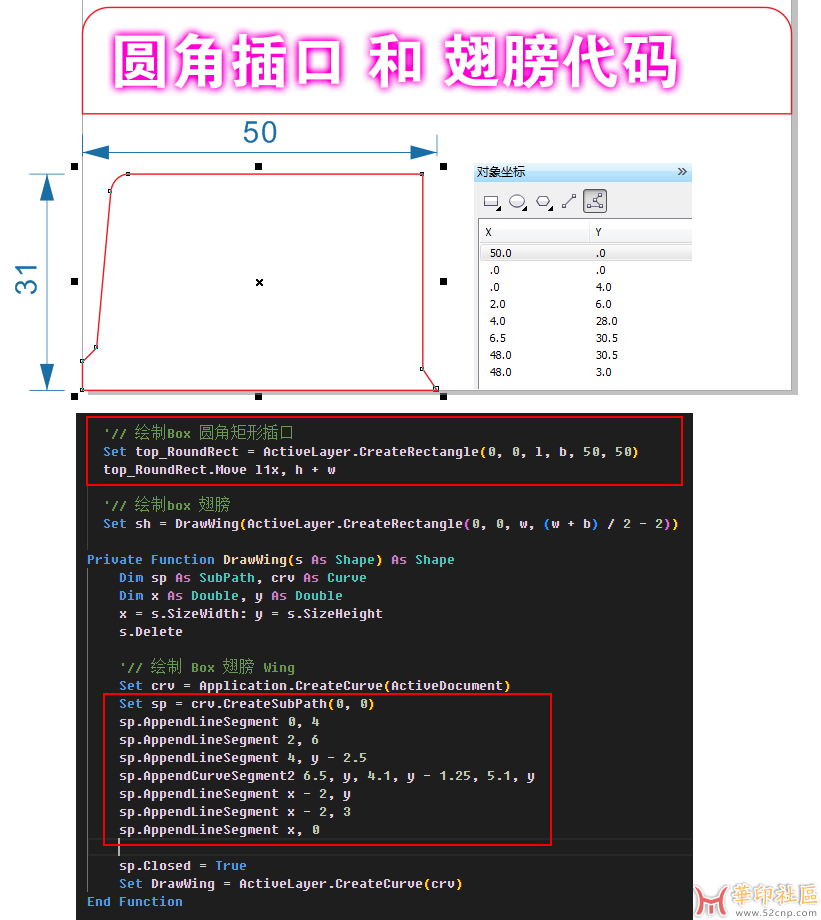

圆角插口和翅膀的代码


建立圆角矩形函数 CreateRectangle(0, 0, l, b, 50, 50) ，第5-6参数，指定上2圆角的系数

翅膀是个自定义多节点曲线，先用矩形函数，绘制一个临时物件s 确定范围大小

然后定义 DrawWing(s As Shape) 函数来手工绘制，如图

sp.AppendLineSegment 4, y - 2.5  '// 绘制直线
sp.AppendCurveSegment2 6.5, y, 4.1, y - 1.25, 5.1, y  '// 绘制曲线

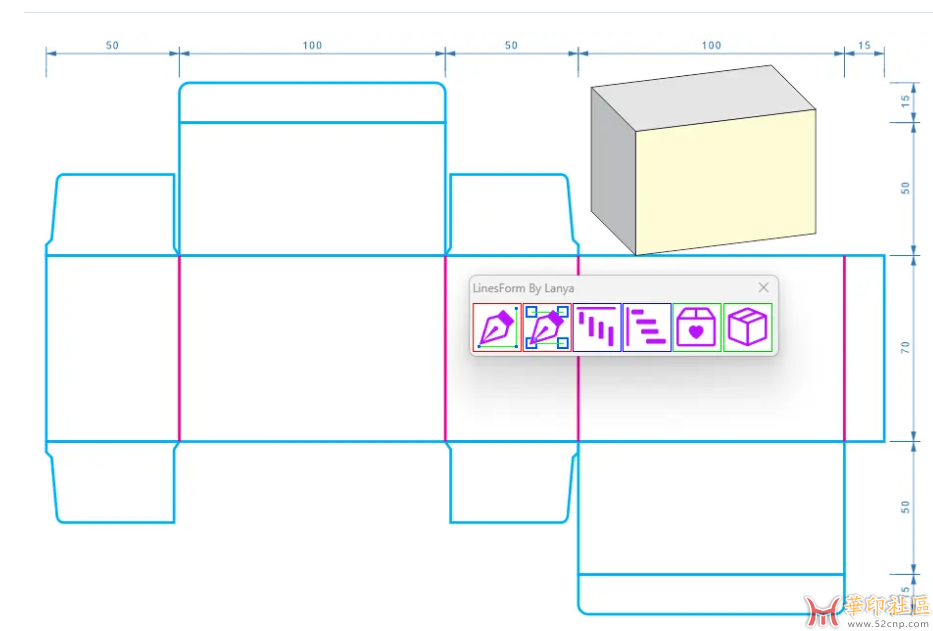

下面是绘制整个盒子完整的代码

1. Public Function Simple_box_three()

2.   ActiveDocument.Unit = cdrMillimeter

3.   Dim sr As New ShapeRange, wing As New ShapeRange

4.   Dim sh As Shape

5.   l = 100: w = 50: h = 70: b = 15

6.   boxL = 2 * l + 2 * w + b: boxH = h

7.   l1x = w: l2x = w + l: l3x = 2 * w + l: l4x = 2 * (w + l)

8.

9.   '// 绘制主体上下盖矩形

10.   Set mainRect = ActiveLayer.CreateRectangle(0, 0, boxL, boxH)

11.   Set topRect = ActiveLayer.CreateRectangle(0, 0, l, w)

12.   topRect.Move l1x, h

13.   Set bottomRect = ActiveLayer.CreateRectangle(0, 0, l, w)

14.   bottomRect.Move l3x, -w

15.

16.   '// 绘制Box 圆角矩形插口

17.   Set top_RoundRect = ActiveLayer.CreateRectangle(0, 0, l, b, 50, 50)

18.   top_RoundRect.Move l1x, h + w

19.   Set bottom_RoundRect = ActiveLayer.CreateRectangle(0, 0, l, b, 0, 0, 50, 50)

20.   bottom_RoundRect.Move l3x, -w - b

21.

22.   '// 绘制box 四个翅膀

23.   Set sh = DrawWing(ActiveLayer.CreateRectangle(0, 0, w, (w + b) / 2 - 2))

24.   wing.Add sh.Duplicate(0, h)

25.   wing.Add sh.Duplicate(l2x, h)

26.   wing.Add sh.Duplicate(0, -sh.SizeHeight)

27.   wing.Add sh.Duplicate(l2x, -sh.SizeHeight)

28.   wing(2).Flip cdrFlipHorizontal

29.   wing(3).Flip cdrFlipVertical

30.   wing(4).Rotate 180

31.

32.   '// 添加到物件组，设置轮廓色 C100

33.   sr.Add mainRect: sr.Add topRect: sr.Add bottomRect

34.   sr.Add top_RoundRect: sr.Add bottom_RoundRect

35.   sr.AddRange wing: sh.Delete

36.   sr.SetOutlineProperties Color:=CreateCMYKColor(100, 0, 0, 0)

37.

38.   '// 绘制尺寸刀痕线

39.   Set sl1 = DrawLine(l1x, 0, l1x, h)

40.   Set sl2 = DrawLine(l2x, 0, l2x, h)

41.   Set sl3 = DrawLine(l3x, 0, l3x, h)

42.   Set sl4 = DrawLine(l4x, 0, l4x, h)

43.

44.   '// 盒子box 群组

45.   sr.Add sl1: sr.Add sl2: sr.Add sl3: sr.Add sl4

46.   sr.CreateSelection: sr.Group

47.

48. End Function

49.

50. '// 画一条线，设置轮廓色 M100

51. Private Function DrawLine(X1, Y1, X2, Y2) As Shape

52.   Set DrawLine = ActiveLayer.CreateLineSegment(X1, Y1, X2, Y2)

53.   DrawLine.Outline.SetProperties Color:=CreateCMYKColor(0, 100, 0, 0)

54. End Function

55.

56.

57. Private Function DrawWing(s As Shape) As Shape

58.     Dim sp As SubPath, crv As Curve

59.     Dim x As Double, y As Double

60.     x = s.SizeWidth: y = s.SizeHeight

61.     s.Delete

62.

63.     '// 绘制 Box 翅膀 Wing

64.     Set crv = Application.CreateCurve(ActiveDocument)

65.     Set sp = crv.CreateSubPath(0, 0)

66.     sp.AppendLineSegment 0, 4

67.     sp.AppendLineSegment 2, 6

68.     sp.AppendLineSegment 4, y - 2.5

69.     sp.AppendCurveSegment2 6.5, y, 4.1, y - 1.25, 5.1, y

70.     sp.AppendLineSegment x - 2, y

71.     sp.AppendLineSegment x - 2, 3

72.     sp.AppendLineSegment x, 0

73.

74.     sp.Closed = True

75.     Set DrawWing = ActiveLayer.CreateCurve(crv)

76. End Function

复制代码

最后在窗口空间中添加一个图片当按钮

1. Private Sub MakeBox_Click()

2.   box.Simple_box_three

3. End Sub


复制代码

stehong

学习是好的 应用就没必要了 因为优秀的很多
有空是不是可以研究下这种

jiangyu

stehong 发表于 2023-8-6 11:54
学习是好的 应用就没必要了 因为优秀的很多
有空是不是可以研究下这种

这种应该去找做刀模的人做吧，这边大多是做平面设计的，应该不会有人知道做刀模的施工参数。只是照猫画虎的，画出来该加的地方没加，该减的地方没减，那不是无用功了。

landboy

stehong 发表于 2023-8-6 11:54
学习是好的 应用就没必要了 因为优秀的很多
有空是不是可以研究下这种

所以， 你可以参考 这个，
制作你想要的盒子插件


登录/注册后可看大图

stehong

jiangyu 发表于 2023-8-6 18:52
这种应该去找做刀模的人做吧，这边大多是做平面设计的，应该不会有人知道做刀模的施工参数。只是照猫画虎 ...

一般都是比画个尺寸样式出来再交给做刀模的做
