Adobe Illustrator 插件 物件批量标注尺寸

landboy

使用视频  百度   Adobe Illustrator 插件 物件批量标注尺寸

当你想要在 Adobe Illustrator 中获取一个物件的尺寸，并显示出来，可以使用以下的 JSX 脚本示例：

1. var mySelection = activeDocument.selection;

2. var s = mySelection[0]

3. var bounds = s.geometricBounds;

4. var width = bounds[2] - bounds[0];

5. var height = bounds[1] - bounds[3];

6. alert("尺寸:" + width + "x" + height + "pt");

复制代码

001_标注尺寸.zip (1016 Bytes, 售价: 18 印币)

2023-8-23 13:53 上传

点击文件名下载附件

详细代码说明 见附件，我有空会把教程更新上来

landboy

illustrator 默认内置单位是 pt，所以要做单位转换，还可以添加数字取整
定义 mm 变量用来转换，定义 formatSize函数完成 pt->mm 同时取整

1. var mm = 25.4 / 72;  // pt 和 mm 转换系数

2.

3. // 格式化尺寸为 mm 取整数

4. function formatSize(size) {

5.   return Math.round(size * mm).toFixed(0);

6. }

复制代码

查看了一下AI物件的数据结构，发现可以直接取物件 left top width height，从颜色版取色简单，但是结果不确定

1. // 设置填充颜色为CMYK红色 (0, 100, 100, 0)

2. var cmykRed = new CMYKColor();

3. cmykRed.cyan = 0;

4. cmykRed.magenta = 100;

5. cmykRed.yellow = 100;

6. cmykRed.black = 0;

复制代码

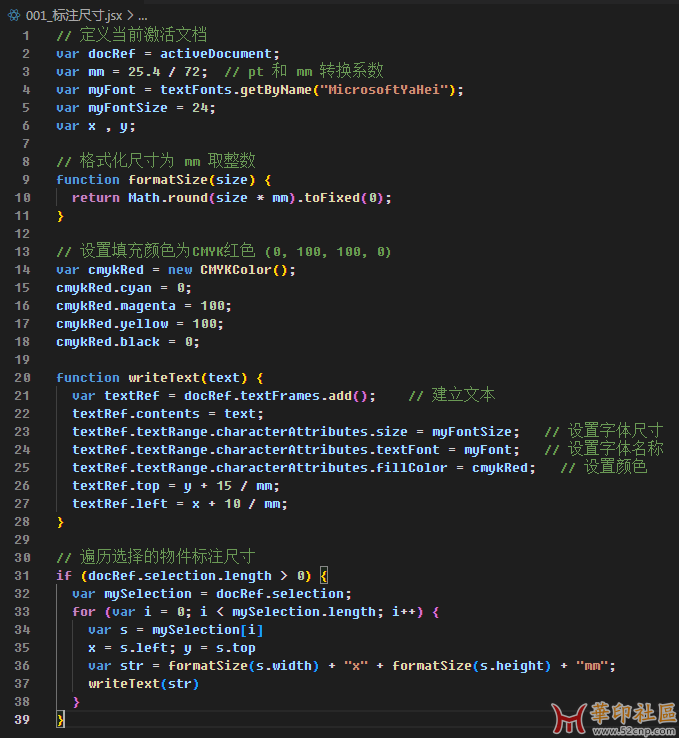

更新后的实际使用版本 标注尺寸.jsx




Adobe Illustrator 插件 物件批量标注尺寸 使用视频
https://www.bilibili.com/video/BV1Zz4y1u7Ku

雅枫

要改代码有些复杂，有简单一点的标尺寸吗

yusidun

挺好的插件，不过看起来有点复杂，用的是SPECEES，那个标注尺寸还要简单些

hui520

我会一点点脚本，是做网站的，有没有AI这一块的，在网上没有找到这一块

web2.0

厉害，支持

念恋

刷到宝藏博主。
